名稱：單法蘭變送器

分類：壓力變送器

型號：

咨詢熱線：13905232312

詳細說明：

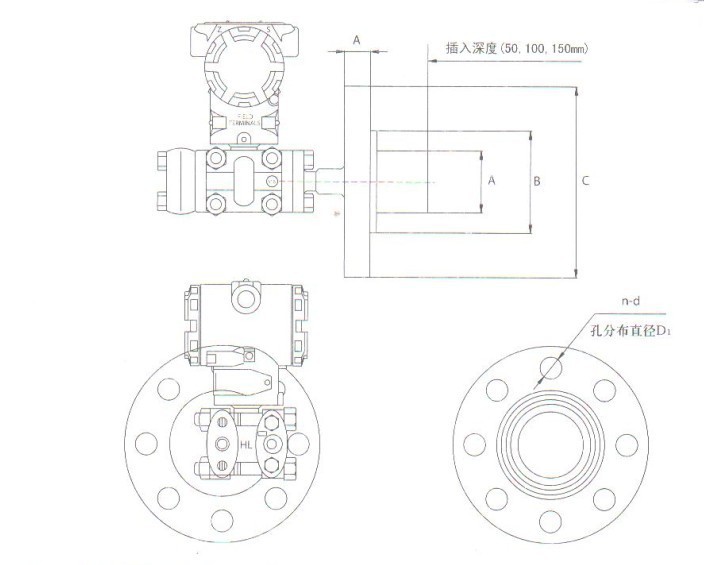

3851LT系列單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。
★使用對象；液體.氣體和蒸汽
接液膜片材料有316L、哈氏C-276、蒙乃爾、鉭等。
用戶不注明時,以3〃150LB安裝法蘭及接液膜片材料316L供貨。

、

●差壓/壓力變送器選型表 、

3851LT	壓力變送器
	代碼	量程范圍KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
	9	0-3450～20680
	0	0-6890～41370
		代碼	輸出
		E	4-20mA
		S	智能式
			代號	結構材料
				法蘭和接頭		排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼	316不銹鋼	硅油
			23	316不銹鋼		316不銹鋼	哈氏合金C
			24	316不銹鋼		316不銹鋼	蒙乃爾
			25	316不銹鋼		316不銹鋼	鉭
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	鉭
			44	蒙乃爾		蒙乃爾	蒙乃爾
				代號	選項
				M1	0-100%線性指示表
				M3	3位半LCD顯示表
				M4	智能表顯示
				B1	管裝彎支架
				B2	板裝彎支架
				B3	管裝平支架
				D1	側面泄放閥在壓力室上部
				D2	側面泄放閥在壓力室下部
				不注	1/2NPT錐管螺紋接頭
				C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
				s	不銹鋼三閥組

3851GP型電容式壓力變送器（表壓）測量最小壓力1Kpa,（可遷移為負壓變送器）。

使用對象：液體、氣體和蒸汽

JL-3851GP型	壓力變送器（含負壓）
	3	0-1~6KPa
	4	0-6~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10 MPa
	9	0-4~25 MPa
	0	0-6~40 MPa
			代號	輸出
			E	非智能型（4~20mA輸出）
			S	智能型（HART協議）
				代號	結構材料
					法蘭接頭	排氣/排液閥	隔離膜片	灌充液體
				22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
				23	316不銹鋼	316不銹鋼	哈氏合金c
				24	316不銹鋼	316不銹鋼	蒙乃爾
				25	316不銹鋼	316不銹鋼	鉭
				33	哈氏合金c	哈氏合金c	哈氏合金c
				35	哈氏合金c	哈氏合金c	鉭
				44	蒙乃爾	蒙乃爾	蒙乃爾
					代號	附加功能
					M1	0~100%線性指示表
					M2	LED數字顯示表
					M3	LCD數字顯示表
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					C0	1/2-14NPT錐管內螺紋接頭
					C1	1/2-14NPT引壓接頭后部焊接引壓管Φ14
					C2	丁字形螺紋接頭M20*1.5
					d	隔爆型d II BT4
					i	本安型ia II CT6

3851GP	8		S	22	M1B1C1	選型舉例
